У ГУР МО України розповіли про новий безпілотник типу "Шахед", або "Гєрань-2" серії "Э", який оснащено авіаційною ракетою Р-60. Ghj wt ГУР МО України повідомили в розділі "Компоненти у зброї" порталу War&Sanctions.
Адаптація ракети Р-60 для ураження повітряних цілей
Держава-агресор адаптувала стару радянську розробку – авіаційну ракету класу "повітря–повітря" Р-60 – для встановлення на "Гєрані" з метою ураження українських гелікоптерів і літаків, які полюють на російські безпілотники.

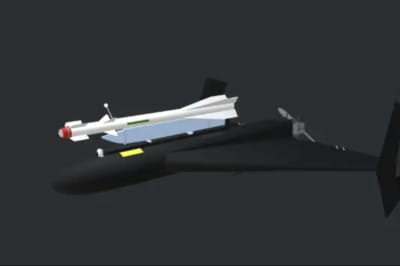

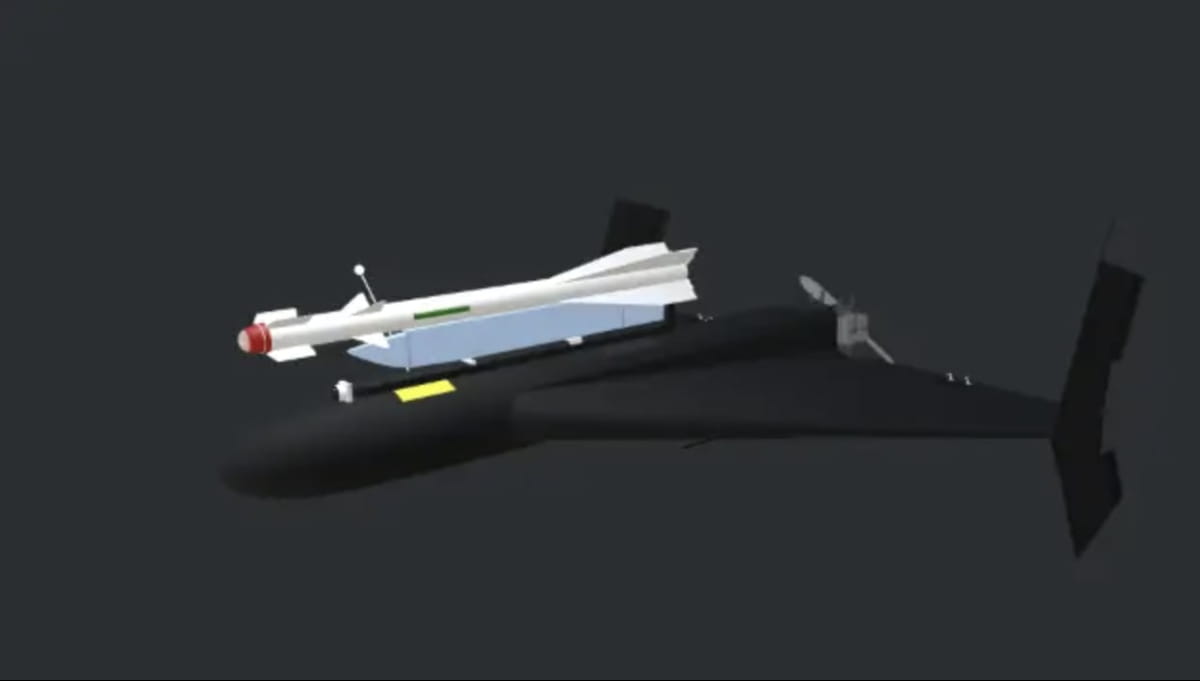

Ракета з авіаційним пусковим пристроєм АПУ-60-1МД (П-62-1МД) монтується на спеціальний кронштейн у верхній передній частині фюзеляжу "Гєрані".
Камери, зв'язок і електронна начинка БпЛА
БпЛА обладнано двома мережевими камерами – у носовій частині та позаду пускового пристрою ракети. Передача відео і команд управління здійснюється через китайський mesh-модем Xingkay Tech XK-F358.
Польотний контролер, навігаційні та інерціальні блоки залишаються типовими для інших "Гєраней". Для супутникової навігації в умовах активної роботи засобів радіоелектронної боротьби використовується 12-канальний завадозахищений модуль "Комета".
Електронна начинка також містить одноплатний мікрокомп'ютер Raspberry Pi 4 (Великобританія), трекер і два GSM-модеми для передачі телеметрії. Країни походження електронної компонентної бази залишаються стандартними для російських БпЛА цього типу: США, КНР, Швейцарія, Тайвань, Японія, Німеччина та Велика Британія. Повний перелік компонентів із маркуванням і фотоматеріалами доступний за посиланням.
Ймовірний принцип застосування та основна мета розробки
Ймовірний принцип застосування ракет передбачає передачу зображення з камер, установлених на дроні, через mesh-модем оператору. У разі появи українського літака чи гелікоптера в зоні ураження оператор подає блоку автоматики ракети команду на пуск.
Після пуску теплова головка самонаведення Р-60 самостійно захоплює ціль. Ймовірний також варіант із попереднім захопленням цілі головкою самонаведення та передачею відповідної інформації оператору, який дає команду на пуск.
Основна мета нової розробки – створення загрози для української армійської та тактичної авіації та зниження ефективності її роботи з перехоплення ворожих БпЛА. Таким чином, російська багатоцільова версія іранського Shahed-136 отримує ще одне призначення, а досвід такого застосування, ймовірно, також буде переданий Ірану.
У ГУР МО України зазначають, що продовжують системно викривати технологічні рішення держави-агресора та міжнародні ланцюги постачання, які живлять російську воєнну машину.
Нагадаємо, росія перейшла до нової тактики. У небі над Україною вперше зафіксували "Шахед" із ракетою Р-60 – боєприпасом класу "повітря–повітря". Ворог намагається змінити правила війни, озброюючи дрони додатковими засобами ураження та створюючи загрозу не лише містам, а й українській авіації, яка нині працює над ліквідацією ворожих цілей.
